Setting Mikrotik Tugas XII TKJ 2

Langkah Konfigurasi Mikrotik

1. Siapkan Mikrotik, kabel LAN dan komputer.
2. Colokkan kabel jaringan ke ether 1.
3. Colokkan kabel LAN ke CPU dan ether 2

Jika semua sudah siap lalu lakukan langkah berikutnya yaitu setting mikrotik.

• Routing dan Gateway

1. Jalankan software winbox seperti dibawah, tekan refresh sampai keluar IP dan klik, lalu tekan connect.

2. Dari gambar diatas, selanjutnya klik "connect" sampai Winbox akan muncul tampilan nya seperti ini.
    (ini terminal di Winbox)

3. Lakukan reset konfigurasi soft reset dengan cara
    -klik system > reset configuration > centang no default.

    -klik reset configuration > yes > sampai muncul tulisan "Router has been disconnect" > Ok.

4. Klik > New Terminal

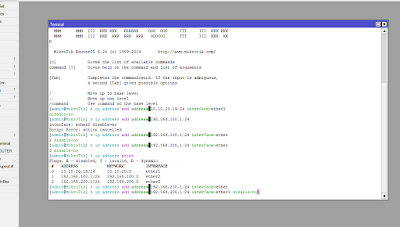

4. Membuat IP
    ip<>address<>add<>address=10.10.20.19/24<>interface=ether1<>disabled=no>enter
    ip<>address<>add<>address=192.168.100.1/24<>interface=ether2<>disabled=no>enter
    ip<>address<>add<>address=192.168.200.1/24<>interface=ether3<>disabled=no>enter
(Untuk mengecek IP)
   ip<>address<>print>enter



• DNS dan NAT

DNS :
ip<>dns<>set<>servers=10.10.20.1<>allow-remote-request=yes
(Untuk mengecek DNS, ip<>dns<>print>enter)

NAT :
ip<>firewall<>nat<>add<>chain=srcnat<>protocol=tcp<>out-interface=ether1<>action=masquerade.enter





dan untuk mengeceknya ketik "ip firewall nat print"



Ini nih klo udh bisa konek ke internet :P

Selesai.
