Setting VOIP dalam Cisco Packet Tracer

Pertama yang harus dilakukan adalah buat topology seperti gambar dibawah ini.

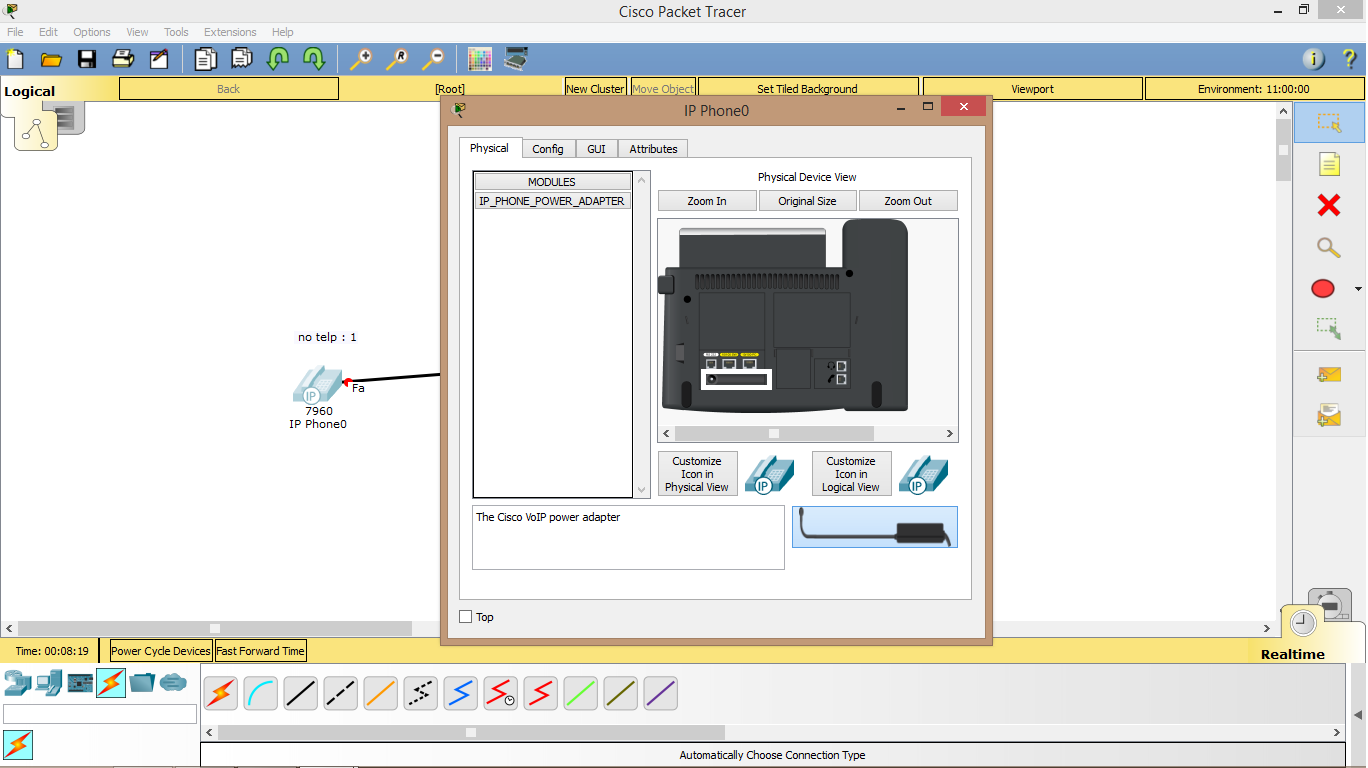

Jika sudah, klik voipnya dan pilih icon kabel powernya lalu tancapkan atau masukkan kelingkaran power  (Lakukan kesemua voip atau IP Phonenya).

Kalo sudah menyetting voip atau ip phonenya sudah hidup, langkah selanjutnya adalah dengan membuaka switch dan pilih "CLI", nanti akan muncul seperti ini dan masukan scriptnya.

Script setting switchnya :

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range fa0/1-24
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit

Script diatas berfungsi untuk membuka akses dari switch ke voip atau ip phone agar bisa terkoneksi atau terhubung ke switch tapi masih blom bisa untuk menelpon ke telphone yang lain.

Setelah setting switch, sekarang gantian sobat setting routernya agar voip atau ip phone sobat bisa terkoneksi satu sama lain, dengan cara memasukan atau menyetting routernya pakai script dibawah ini.
Masuk kerouternya dan pilih menu "CLI" nanti akan muncul seperti dibawah ini atau gambar dibawah ini, lalu masukan script yg ada dibawah ini juga.

Script :

Router>en
Router#conf t
Router(config)#ip dhcp pool voice
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#option 150 ip 192.168.1.1
Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.1.1
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#

Note : Ip address ini bisa sobat ubah sesuai yang sobat mau, tapi pastikan ipnya sesuai dengan perhitungannya.

Script ini berfungsi untuk menghubungkan ip phone atau voip satu dengan lainnya, tapi masih blom bisa gunakan untuk menelpon karena ip phonenya blom kita setting, jadi jika sobat ingin menelpon ip phone satu dengan yang lain, sobat bisa memasukkan script dibawah ini kedalam menu cli router.

Scriptnya :

Router(config)#telephony-service

Router(config-telephony)#max

Router(config-telephony)#max-ephones 3

Router(config-telephony)#%DHCPD-4-PING_CONFLICT: DHCP address conflict:  server pinged 192.168.1.4.

Router(config-telephony)#max-dn 3

Router(config-telephony)#ip source-address 192.168.1.1 port 2000

Router(config-telephony)#auto assign 4 to 6

Router(config-telephony)#auto assign 1 to 5

Router(config-telephony)#exit

Note : Script ini berfungsi untuk memberikan jumlah ip phone atau voip yang akan terkoneksi

Router(config)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 1

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-3 IP:192.168.1.3 Socket:2 DeviceType:Phone has registered.

Router(config-ephone-dn)#ephone-dn 2

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#number 2

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-1 IP:192.168.1.2 Socket:2 DeviceType:Phone has registered.

Router(config-ephone-dn)#ephone-dn 3

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#number 3

Router(config-ephone-dn)#

%IPPHONE-6-REGISTER: ephone-2 IP:192.168.1.4 Socket:2 DeviceType:Phone has registered.

ephone-dn 3

Router#

%SYS-5-CONFIG_I: Configured from console by console

Note : Script ini berfungsi untuk memberikan no / number telphone untuk dipanggil atau ditelphone oleh telphone lain.

           ephone-dn 1,2,3 : nama port yang terkoneksi atau terhubung dengan kabel, jadi beda beda portnya, tergantung sobat memasang kabelnya.

           number 1,2,3 : nama no / number yang akan menjadi number panggilan apabila ditelepon dengan ip phone atau voip lain.

Jika berhasil warna kabelnya menjadi hijau dan sobat bisa mengecek apakah bisa menelepon antara ip phone satu dengan ip phone  yang lain dengan cara.

• Membuka ip phonenya.
• Pilih menu "GUI" lalu buka atau angkat telphonenya
• Setelah itu ketik no / number tujuan

Caranya seperti gambar dibawah ini,bagaimana cara menelponnya.

*kedua telepon harus dibuka terlebih dahulu dalam cisco packte tracer

*lalu klik gagang telpon tersebut dan masukan nomer telepon tujuan dan setelah terhubung, klik gagang telepon pada telepon yang dituju
